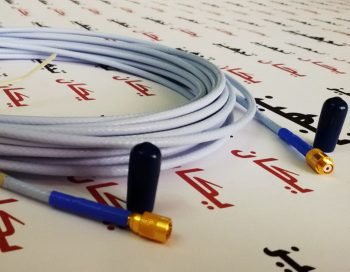

کابل واسط ارتعاشات سری 330130 (Vibration Extension Cable) ساخت کشور آمریکا و متعلق به شرکت بنتلی نوادا (Bently Nevada) میباشد. Extension Cable یکی از اجزای تشکیل دهنده سیستم پراکسیمیتی میباشد. کابلهای واسط لرزش سری 330130 جز خانواده 3300XL محسوب میشوند. Proximity Probe Extension Cable یک رابط بین پراب (Probe) و ترنسدیوسر (Transducer) بوده و مهندسین میبایست با توجه به طول سیستم و طول پراب، کابل واسط ویبریشن مناسب را انتخاب کنند. جهت کسب اطلاعات بیشتر به مقالات آموزشی مراجعه گردد. ساختار Vibration Sensor Extension Cable سری 330130 در شکل زیر ارائه شده است.
مدلها و پارتنامبرهای کابل Bently Nevada 330130
Bently Nevada 330130 Extension Cable یکی از اجزای سیستم Proximity Probe بنتلی نوادا است و برای اتصال پراب به اجزای دیگر سیستم اندازهگیری استفاده میشود. خانواده 330130 در پیکربندیها و طولهای مختلف عرضه میشود؛ بنابراین برای تأمین یا جایگزینی کابل، شماره فنی کامل قطعه اهمیت دارد.
نمونه پارتنامبرهای مرتبط این خانواده:
330130-080-02-05
330130-080-03-00
330130-080-01-05
330130-080-00-05
330130-080-12-00
330130-080-12-05
330130-080-03-05
پارتنامبر P/N: 330130-080-02-05 یکی از شمارههای فنی مهم خانواده Bently Nevada 330130 است و هنگام استعلام یا جایگزینی باید شماره فنی کامل، طول کابل، نوع کانکتور و سازگاری آن با Probe و Proximitor موجود بررسی شود.
هنگام انتخاب کابل جایگزین، شماره فنی کامل، طول کابل، نوع کانکتور و سازگاری آن با Proximity Probe و Proximitor موجود باید بررسی شود.
کاربردهای کابل Bently Nevada 330130
کابل Bently Nevada 330130 بهعنوان Extension Cable در سیستمهای Proximity Probe استفاده میشود و وظیفه اتصال پراب به Proximitor یا سایر اجزای سیستم اندازهگیری را بر عهده دارد. انتخاب طول و پیکربندی مناسب کابل برای حفظ سازگاری و عملکرد صحیح سیستم پایش ارتعاش و جابجایی شفت اهمیت دارد.
ساختار کابلهای واسط در صورتی که محافظ کانکتور داشته باشند به شرح شکل زیر میباشد.
شرکت بنتلی نوادا کابلهای واسط سری 330130 را با طولهای 3- 3.5- 4- 4.5- 6- 7- 7.5- 8 و 8.5 متری روانه بازار کرده است. Proximitor Probe Extension سری 330130 از کابل کواکسیال 75 اهم triaxial ساخته شده است. در ادامه باید اشاره کرد که عایق بیرون کابل از FEP میباشد. در صورتی که بخش B پارت نامبر 01 باشد Extension Cable آرموردار است.اگر در انتهای پارت نامبر 05 قید شده باشد به این معنی است که پراب ATEX داشته و در نواحی خطرناک قابل استفاده می باشد.
سوالات متداول درباره کابل Bently Nevada 330130
کابل Bently Nevada 330130 چه کاربردی دارد؟
این کابل بهعنوان Extension Cable در سیستمهای Proximity Probe استفاده میشود و برای اتصال پراب به Proximitor یا سایر اجزای سیستم اندازهگیری به کار میرود.
برای انتخاب مدل مناسب Bently Nevada 330130 چه اطلاعاتی باید بررسی شود؟
شماره فنی کامل، طول کابل، نوع کانکتور و سازگاری کابل با Proximity Probe و Proximitor موجود باید بررسی شود.
پارتنامبرهای 330130 چه تفاوتی با هم دارند؟
پارتنامبرهای مختلف این خانواده به پیکربندیهای متفاوت کابل مربوط هستند. برای جایگزینی دقیق، شماره کامل قطعه و مشخصات سیستم موجود باید مبنای انتخاب قرار گیرد.
