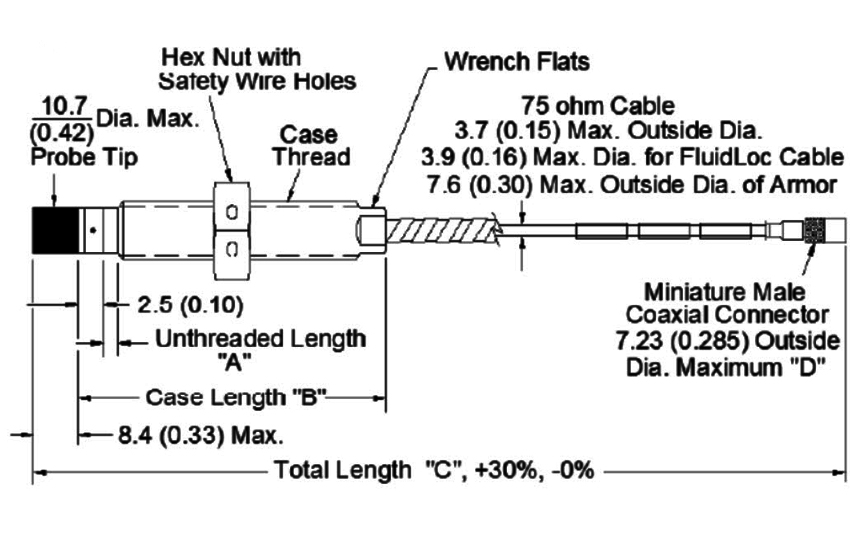

پراب های سری 330701 ساخت کشور آمریکا و متعلق به شرکت بنتلی نوادا (Bently Nevada) می باشد. Probe یکی از اجزای تشکیل دهنده سیستم پراکسیمیتی می باشد. Probeهای سری 330701 جز خانواده 3300XL و از نوع 11 میلی متر محسوب می شوند. نوک پراب از coil تشکیل شده و وظیفه تغذیه آن بر عهده ترانسدیوسر (Transducer) می باشد. به محض اینکه تغذیه به سیم پیچ اعمال گردد، در اطراف Tip پراب یک میدان مغناطیسی پدید می آید حال با توجه به موقعیت تارگت، میدان مغناطیسی تضعیف یا تقویت شده و متناظر با آن در خروجی ترانسدیوسر یک ولتاژ تولید خواهد شد. جهت کسب اطلاعات بیشتر به مقالات آموزشی مراجعه گردد. ساختار پراب های سری 330701 در شکل زیر ارائه شده است.
مدلها و پارتنامبرهای Bently Nevada 330701
Bently Nevada 330701 از خانواده 3300 XL 11 mm Proximity Probe برای اندازهگیری جابجایی و ارتعاش شفت در ماشینآلات دوار استفاده میشود. این پراب در پیکربندیهای مختلف عرضه میشود و برای انتخاب یا جایگزینی صحیح، شماره فنی کامل قطعه باید با سیستم موجود تطبیق داده شود.
نمونه پارتنامبرهای مرتبط خانواده 330701:
- 330701-00-20-10-02-00
- 330701-00-30-10-02-00
- 330701-00-15-50-01-05
- 330701-00-10-10-12-05
پارتنامبر 330701-00-30-10-02-00 یکی از شمارههای فنی مرتبط با خانواده Bently Nevada 330701 است و هنگام استعلام یا جایگزینی باید شماره فنی کامل، طول کابل، نوع اتصال و سازگاری آن با اجزای سیستم موجود بررسی شود.
هنگام انتخاب پراب جایگزین، شماره فنی کامل، طول پراب و کابل، نوع کانکتور، مشخصات نصب و سازگاری با اجزای Proximity System باید بررسی شود.
شرکت بنتلی نوادا پراب های سری 330701 را با طول های 1، 5 و 9 متری روانه بازار کرده است. پراب از کابل کواکسیال 75 اهم triaxial ساخته شده است. در ادامه باید اشاره کرد که عایق بیرون کابل از FEP و جنس بدنه پراب نیز AISI 304 stainless steel می باشد. سری 330701 بدون آرمور ساخته میشود. شایان ذکر است که برای کانکتور پراب از Miniature Coaxial Clickloc استفاده شده است. در صورتی که در انتهای پارت نامبر 05 قید شده باشد به این معنی است که پراب ATEX داشته و در نواحی خطرناک قابل استفاده می باشد.
کاربردهای پراب Bently Nevada 330701
پراب Bently Nevada 330701 از سری 3300 XL 11 mm برای اندازهگیری جابجایی و ارتعاش شفت در ماشینآلات دوار و سیستمهای پایش وضعیت استفاده میشود. این Proximity Probe تغییر فاصله بین نوک پراب و سطح شفت را اندازهگیری کرده و میتواند برای پایش رفتار شفت و تشخیص تغییرات غیرعادی در تجهیزات دوار به کار رود. انتخاب پیکربندی مناسب پراب باید با توجه به مشخصات نصب، طول کابل و سازگاری آن با اجزای سیستم اندازهگیری انجام شود.
سوالات متداول درباره Bently Nevada 330701
Bently Nevada 330701 چه کاربردی دارد؟
این پراب از سری 3300 XL 11 mm برای اندازهگیری جابجایی و ارتعاش شفت در ماشینآلات دوار و سیستمهای پایش وضعیت استفاده میشود.
برای انتخاب مدل مناسب Bently Nevada 330701 چه اطلاعاتی باید بررسی شود؟
شماره فنی کامل، طول پراب و کابل، نوع کانکتور، مشخصات نصب و سازگاری با اجزای Proximity System باید با تجهیز موجود تطبیق داده شوند.
پارتنامبرهای مختلف 330701 چه تفاوتی دارند؟
این شمارههای فنی به پیکربندیهای مختلف خانواده 330701 اشاره دارند. برای جایگزینی دقیق، شماره کامل روی تجهیز یا دیتاشیت باید مبنای انتخاب قرار گیرد.
