استاد نصب سنسور ارتعاش CTC MH108-1B

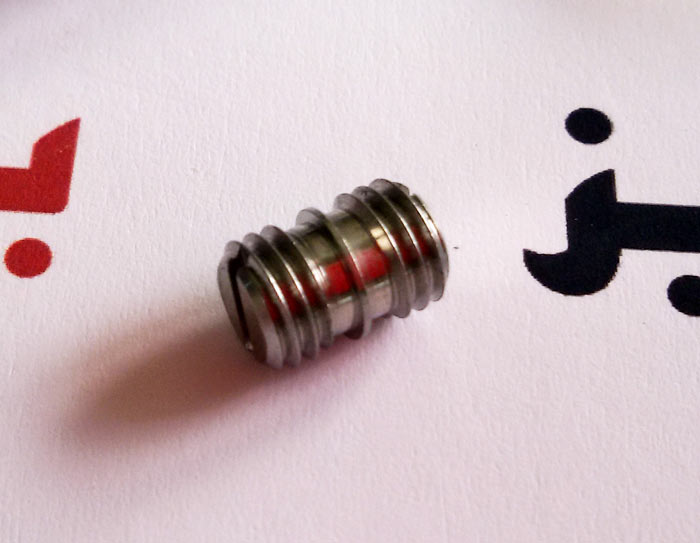

CTC MH108-1B یک Mounting Stud از خانواده تجهیزات نصب سنسورهای Condition Monitoring است که برای ایجاد اتصال مکانیکی مستقیم و پایدار بین سنسور ارتعاش و سطح نصب ماشین استفاده می‌شود. این مدل در هر دو سمت دارای رزوه نری 1/4-28 است و برای سنسورها و نقاط نصبی که همین نوع رزوه را دارند مناسب است.
اتصال مکانیکی صحیح سنسور به سطح ماشین در اندازه‌گیری ارتعاش اهمیت زیادی دارد؛ زیرا کیفیت Mounting می‌تواند بر انتقال ارتعاش از ماشین به سنسور و در نتیجه کیفیت سیگنال اندازه‌گیری اثر بگذارد. MH108-1B برای ایجاد یک اتصال Stud-Mounted مستقیم طراحی شده و در کاربردهای Permanent Condition Monitoring و نصب سنسورهای ارتعاش قابل استفاده است.
مشخصات CTC MH108-1B
نوع قطعه: Mounting Stud
رزوه سمت اول: 1/4-28
رزوه سمت دوم: 1/4-28
جنس: Stainless Steel
طول کلی: حدود 0.37 in (9 mm)
کاربرد: نصب مکانیکی سنسورهای ارتعاش و Condition Monitoring
نقشه ابعادی CTC طول کلی این قطعه را حدود 9.3 mm و طول بخش رزوه‌شده در هر سمت را حدود 3.2 mm نشان می‌دهد. بنابراین هنگام جایگزینی باید علاوه بر قطر و گام رزوه، ابعاد Stud و مشخصات محل نصب نیز بررسی شوند.
تفاوت MH108-1B با مدل‌های مشابه
مدل MH108-1B دارای رزوه 1/4-28 در هر دو سمت است. در مقابل، MH108-3B یک Adapter Stud با تبدیل 1/4-28 به 10-32 است و MH108-4B یک 1/4-28 Mounting Screw محسوب می‌شود. همچنین CTC مدل‌های دیگری برای تبدیل 1/4-28 به رزوه‌های متریک مانند M6، M8 و M10 ارائه می‌کند. بنابراین این قطعات صرفاً بر اساس ظاهر نباید جایگزین یکدیگر شوند.
نکات انتخاب و نصب
هنگام سفارش یا جایگزینی CTC MH108-1B باید رزوه پایه سنسور، رزوه محل نصب روی ماشین و ابعاد موردنیاز بررسی شود. هر دو سمت MH108-1B باید با اتصال 1/4-28 سازگار باشند. برای دستیابی به انتقال مناسب ارتعاش، سطح نصب باید تمیز و مناسب بوده و Stud مطابق دستورالعمل نصب سنسور و گشتاور توصیه‌شده برای مجموعه موردنظر نصب شود.
