پراب پراکسیمیتی Yekan YS/WL-142K05
پراب Yekan YS/WL-142K05 Proximity Probe از محصولات شرکت یکان برای اندازه‌گیری جابهجایی و ارتعاش شفت در ماشین‌آلات دوار است. این پراب به‌عنوان گزینه جایگزین برای برخی پیکربندی‌های سنسور Shinkawa WL-142K05 معرفی شده و در سیستم‌های اندازه‌گیری بدون تماس استفاده می‌شود.
پراب مجاورتی تغییر فاصله میان نوک سنسور و سطح فلزی شفت را در قالب سیگنال الکتریکی به سیستم پردازش ارسال می‌کند. این سیگنال از طریق کابل واسط و درایور یا ترانسمیتر سازگار برای اندازه‌گیری و پایش وضعیت شفت مورد استفاده قرار می‌گیرد.
ویژگی‌ها و کاربردهای YS/WL-142K05
- اندازه‌گیری بدون تماس جابهجایی شفت
- کاربرد در سیستم‌های Proximity Transducer
- مناسب برای پایش ارتعاش شعاعی و موقعیت شفت، متناسب با پیکربندی سیستم
- امکان انتخاب رزوه و ابعاد بدنه مطابق کد سفارش
- امکان انتخاب ساختار کابل با زره محافظ یا بدون زره
- عرضه در نسخه‌های مختلف متناسب با مشخصات مکانیکی و الکتریکی سیستم
- کاربرد در نگهداری و تعمیرات ماشین‌آلات دوار صنعتی
این محصول در گروه سنسورهای اندازه‌گیری جابهجایی لرزش قرار می‌گیرد.
ساختار و ابعاد پراب
پراب YS/WL-142K05 دارای نوک حسگر، بدنه رزوه‌دار، کابل کواکسیال و کانکتور اتصال به کابل واسط سازگار است.

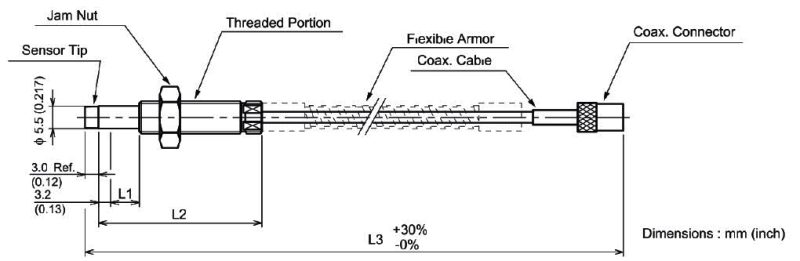

در نقشه زیر، ابعاد مکانیکی و بخش‌های اصلی پراب نمایش داده شده است.

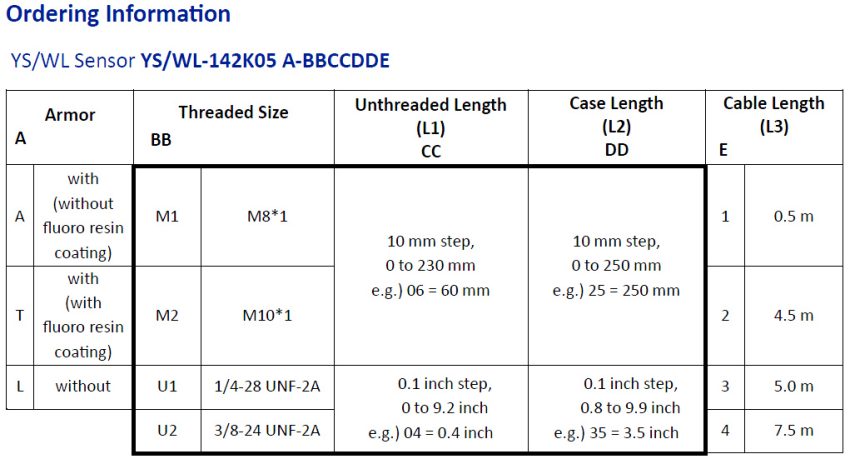

شماره سفارش و انتخاب مدل
در خانواده مرجع Shinkawa WL-142K05، گزینه‌هایی برای نوع زره کابل، رزوه اتصال، طول قسمت بدون رزوه، طول بدنه و طول کابل ارائه می‌شود.
گزینه‌های رزوه مرجع عبارت‌اند از:
- M8 × 1
- M10 × 1
- 1/4-28 UNF-2A
- 3/8-24 UNF-2A
کدهای نوع زره شامل A، T و L هستند که به‌ترتیب به نسخه زره‌دار بدون روکش Fluororesin، زره‌دار با روکش Fluororesin و بدون زره اشاره دارند.
طول کابل و کد سفارش محصول ساخت یکان باید بر اساس جدول و دیتاشیت اختصاصی YS/WL-142K05 تعیین شود.
کاربرد در سیستم Shinkawa WK-142K
پراب پراکسیمیتی بخشی از مجموعه اندازه‌گیری شامل سنسور، کابل واسط و ترانسمیتر است. طول کابل‌ها و مشخصات الکتریکی این اجزا باید با یکدیگر سازگار باشند.
برای بررسی کابل واسط این خانواده، صفحه Yekan YS/WW-142K را مشاهده کنید.
همچنین مدل Yekan YS/WK-142K به‌عنوان ترانسمیتر مرتبط با این خانواده معرفی شده است.
این تجهیزات فقط پس از تأیید مشخصات کامل مجموعه باید با یکدیگر استفاده شوند.
نکات مهم سازگاری و سفارش
پیش از سفارش پراب YS/WL-142K05، شماره فنی کامل، نوع رزوه، طول بدنه، طول کابل، نوع زره و مدل ترانسمیتر بررسی شود.
برای استفاده در محیط‌های خطرناک، الزامات ایمنی و تأییدیه‌های مجموعه نصب باید جداگانه کنترل شوند. مشابهت ظاهری یا مکانیکی با پراب اصلی Shinkawa به معنی سازگاری قطعی همه نسخه‌ها نیست.
برای بررسی سایر پراب‌ها و تجهیزات اندازه‌گیری جابهجایی شفت، می‌توانید از دسته سنسورهای جابهجایی لرزش استفاده کنید.
